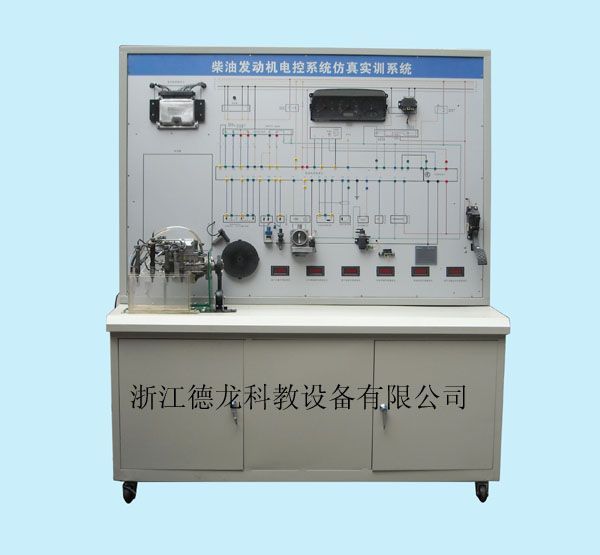

产品简介：

型号:DL-SF120-SDI

使用环境：温度-5℃～40℃；湿度≤80％

汽车型号：捷达SDI

工作电压：220V

频率：50/60HZ；

功率：350W

示教板尺寸：1600×500×1850（长×宽×高）

产品简介：

万向自锁脚轮台架活动灵活，便于移动教学；整体台架采用铝合金架构，整体美观大方、不易褪色。

控制面板采用纯铝塑板，控制面板上彩色激光数码打印与原车控制系统相一致的直观电控系统原理图，并配有使用说明书及实验指导书等。

产品组成：

博世电控柴油系统,装备有原车ECU、喷油泵总成、喷油嘴、仪表总成、节气门总成、油门位置传感器、水温唱歌、发动机转速传感器、带防盗电脑的原车点火开关、OBDⅡ电脑诊断座等。

功能特点

1.         本实验台可使学生了解发动机传感器系统的基本构造及工作原理，通过实物认识各传感器及执行器的位置及工作原理。

2.         通过显而易见的电脑检测端子，配合万用表检测如节气门位置传感器、水温传感器、油门位置传感器、发动机转速传感器为、凸轮轴位置传感器等各传感器执行器的电压及电阻值。

3.         设置电控燃油系统单个常见故障16个，通过故障显示，进行学生故障分析、检测诊断实训，培养学生故障分析检测诊断思维能力。

4.         充分展示发动机统成结构和电路元件通过数据传输执行工作，可对发动机电控系统进行防盗匹配；

5.         发动机燃油供给系配有透明有机玻璃油箱与透明回油管路，可直观各喷油器喷油过程，喷油泵断路故障等。

6.         模拟传感器信号功能，可对水温传感器、进气温度传感器、节气门位置传感器、油门位置传感器、燃油温度传感器进行手动模拟与实物传感器的切换；

检测功能
