l         型号:DL-SF1

l         使用环境：温度-5℃～40℃；湿度≤80％

l         汽车型号：桑塔纳时代超人

l         工作电压：220V

l         频率：50/60HZ；

l         功率：350W

l         示教板尺寸：1600×1100×200（长×宽×厚）

l         储物柜规格：1600×500×700（长×宽×高）

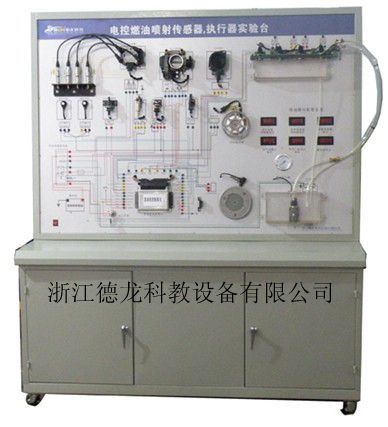

产品简介：

l         万向自锁脚轮台架活动灵活，便于移动教学；整体台架采用刚性结构焊接，所用材料冷轧板采用国标标准材料，支撑可靠，表面喷塑处理防腐蚀抗老化，不褪色

l         控制面板采用纯铝塑板，控制面板上绘有彩色与原车控制系统相一致的直观电控系统原理图，并配有使用说明书及实验指导书等。

产品组成：

产品组成:发动机控制单元、点火线圈、进气温度传感器、水温传感器、氧传感器、爆震传感器、喷油器及分配管总成、汽油泵、发动机转速传感器、霍尔传感器、节气门总成、火花塞和高压线、数字电压表六只、OBDⅡ 电脑诊断座等,点火开关、测端子、智能故障设置盒总成、可移动台架、使用说明书及实验指导书等等。

功能特点

1.         本实验台可使学生了解发动机电控系统的基本构造及工作原理，通过实物认识各传感器及执行器的位置及工作原理；

2.         通过显而易见的电脑检测端子，配合万用表检测如节气门位置传感器、发动机水温传感器。进气温度传感器、空气流量计、点火线圈等执行器于执行器的电压及电阻值；

3.         设置发动机常见故障，通过故障显示，进行学生故障分析、检测诊断实训，培养学生故障分析检测诊断思维能力。

显示功能

1.         示教板可产生火花塞点火、油泵工作、喷油嘴喷油；

2.         指针油压表显示燃油压力,各传感器设有数字电压表,

3.         能演示执行元件制工作，演示发动机电控系统的工作过程；

4.         面板上绘有完整的电控系统电路原理图。

5.         数字电压表分别显示进气温度传感器电压、水温传感器电压、空气流量计电压、节气门位置传感器电压、氧传感器电压、蓄电池电压；

6.         发动机燃油供给系配有透明有机玻璃油箱与透明回油管路，可直观各喷油器喷油过程，节气门对喷油量的作用，喷油泵断路故障等。

检测功能
