产品简介

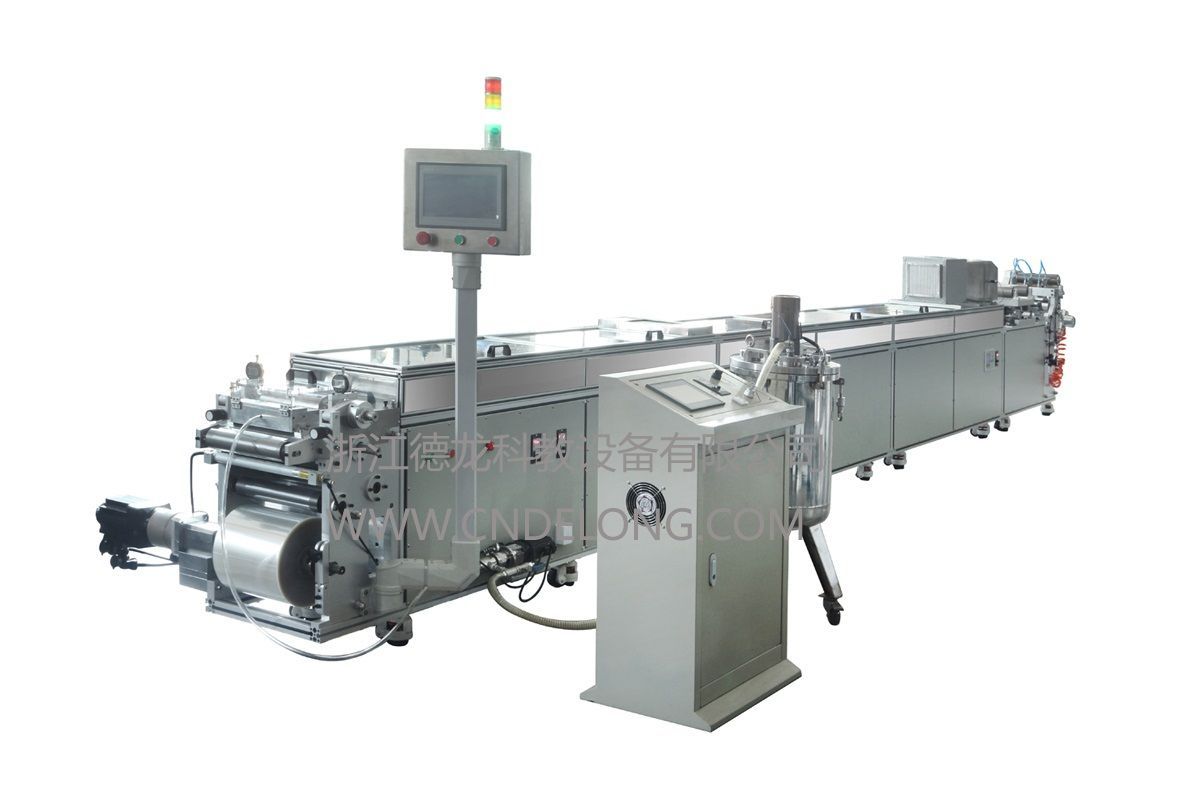

u DR-LYJ-6ME240系列陶瓷流延机是将混合浆料通过供料脱泡装置供给到料盒内，激光位移传感器控制液位高度，然后经过刮刀制做形成具有一定强度和柔韧性的薄膜坯片，干燥后经过全自动膜带纠偏，基带连同生坯收卷待用也可以在干燥后将生坯剥离后修边分切成需要的规格收卷待用。从供料控制，流延，烘干，分切，收卷全程自动化控制。配置丰富，功能齐全。广泛应用于科研院所以及企业的小批量中式流延，流延精度高。

技术参数：

1) 设备型号：DR-LYJ-6ME240

2) 载带材质：PET薄膜（25-150um）

3) 膜带宽度：252mm

4) 流延宽度：220mm

5) 流延速度（M/min）：0.02-6.0

6) 刮刀高度（WET）：5～3000μm

7) 调刀方式：手动丝杆调节

8) 流延厚度（WET）：20～1200μm

9) 流延膜精度：±（1um+2%带厚度）

10) 烘道长度：6米

11) 底板控制温度：室温 ～ 100°C，六段单独控制，控制精度±0.1°C

12) 进风加热温度：室温 ～ 100°C

13) 排风速率：450m3/h

14) 基带纠偏：超声波检测配合伺服电动执行

15) 分切刀片：合金钢材质 76#  4套

16) 供料罐体积：25L

17) 供料系统：激光位移传感器+伺服供料泵

18) 液位高度：3.0-40.0mm

19) 液位精度：±0.1mm

20) 脱泡真空度：-95Kpa

21) 工作电压：380V 50/60HZ

22) 设备功率：16.5Kw

23) 外形尺寸：7500*900*1250mm（长*宽*高）

功能特点

Ø 10寸彩色触摸屏集成控制，人机友好界面；

Ø 西门子PLC；CPU224；6 个高速计数器，1 ms 分辨率；

Ø 分六段电子底板单独加热，西门子PID调节控制，控制精度达到±0.1摄氏度；

Ø 进气采用高密过滤器达到无尘空间；

Ø 透明钢化玻璃视窗，方便观看内部流延现状；

Ø 排风循环系统，排风均匀，风量变频可调；

Ø 进风循环加热，双重加热，提高效率；

Ø 双伺服电机控制张力，达到恒速技术；

Ø 快速基带纠偏，调整时间1S，瞬间到达膜带居中，使收卷边缘整齐；

Ø 气动式合金刀修边，刀宽间距方便可调；

Ø 等离子静电除尘使膜带无尘化；

Ø 自动脱泡供料系统 ，液位高度自动控制；

Ø 自动连续供料系统液面高度控制，配合精密螺杆泵。偏差±0.1mm

Ø 灯光背景，极易对比察觉烘道内流延现状；

Ø 整机采用铝合金和不锈钢机架美观大方、耐久不生锈。
