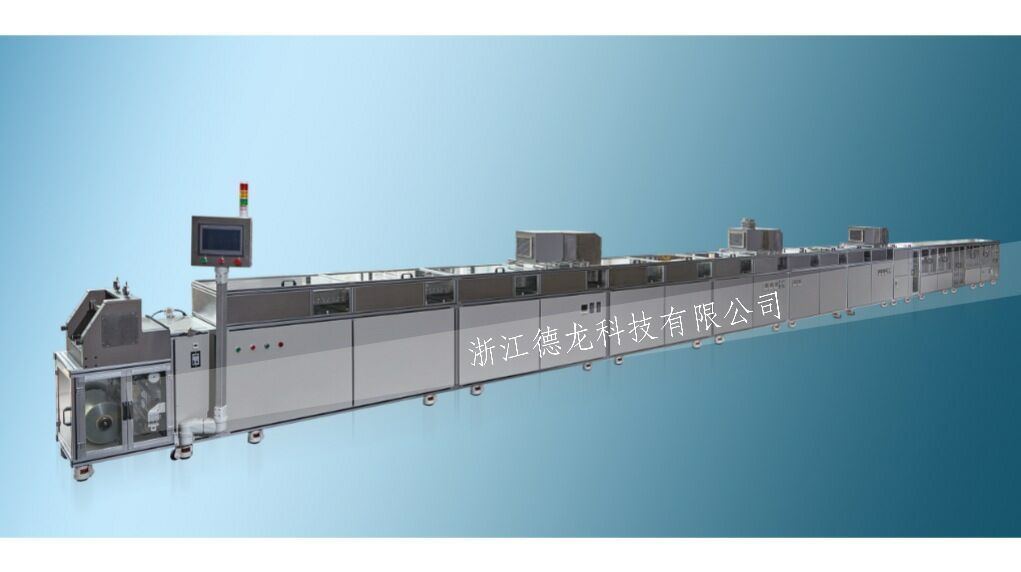

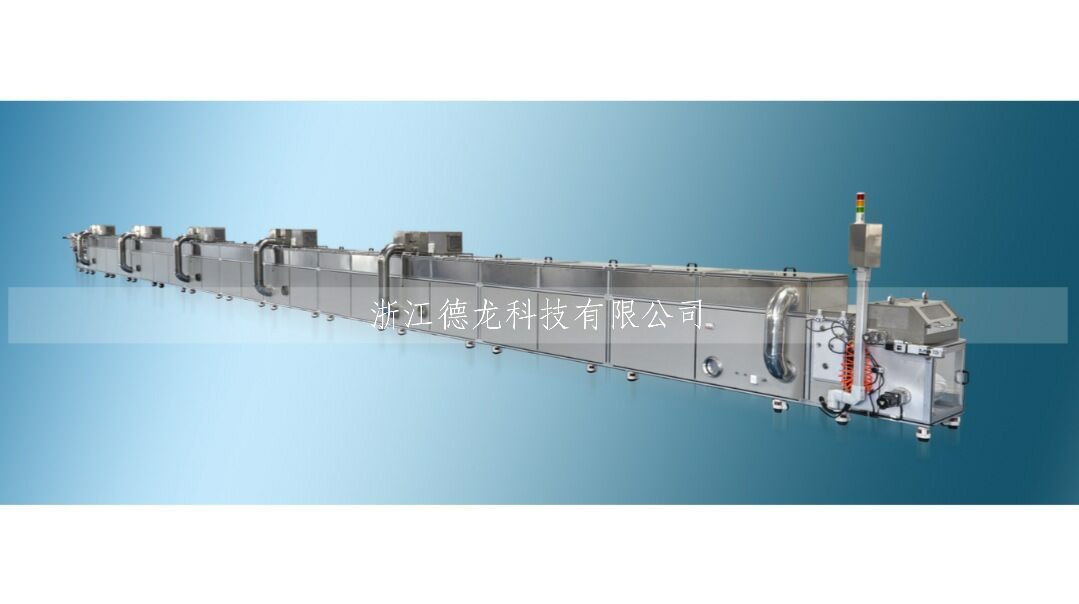

  •   产品名称:DL-LYJ-24SE1000薄膜、陶瓷流延机

      产品分类:生产型流延机系列


      产品简介

    大型生产型流延机

    适用范围:陶瓷薄膜流延、高分子薄膜流延、医药滤膜流延、食品胶薄膜流延、有机聚合物膜流延、磁性材料薄膜流延

    流延宽度范围6501000MM

    烘道长度:650米(2米一个单元)

    产品简介

    u DL-LYJ-24SE1000流延机是我们最先进的产品,适用于最高生产要求先进的伺服调刀,伺服张力,快速纠偏、高效率的干燥系统使他们非常适合25-1200um瓷带生产。从供料直到生坯收卷全程高度自动化控制。设备的使用、操作、维修方便,造型美观,售后服务优良。

    技术参数

    1) 设备规格:29000*1800*2000mm(长*宽*高)

    2) 载带材质:PET薄膜100-188um)

    3) 流延粘度:500~50000pa.s

    4) 刮刀间隙:5~4500μm

    5) 流延宽度:650-1000mm(有效宽度680-1050mm

    6) 流延速度:0.02-6.0(m/min)

    7) 刮刀高度:5~4500μm

    8) 瓷带厚度适合25-1500um

    9) 调刀精度:0.001mm

    10) 调刀控制:电机加滚珠丝杠带电子千分表闭环控制

    11) 厚度精度:±(1um+2%带厚度)

    12) 底板控制温度:室温 ~ 120°C

    13) 上部进风加热温度:室温 ~ 120°C

    14) 温度总段数:24段底板加热

    15) 干燥区域: 1------四米上部气嘴热风循环+四段底板加热

                第2区------四米上部气嘴热风循环+四段底板加热

                第3区------四米上部气嘴热风循环+四段底板加热

                第4区------四米上部气嘴热风循环+四段底板加热

                第5区------四米上部气嘴热风循环+四段底板加热

                第6区------四米上部气嘴热风循环+四段底板加热

              (每段附带温度监测、显示,实时可调)

    16) 自动供料系统:全自动供料,PID控制流量,控制精度±0.1mm

    17) 液位高度:0-40.0mm

    18) 瓷带修边分切进口合金钢刀片

    19) 静电除尘: 4套

    20) 张力控制:伺服电机(日本松下)控制张力,基带运行无波动

    21) 工作电压:380V 50/60HZ

    22) 启动功率:100KW

    23) 运行功率:50KW

    产品特点

    进口元件高配置

    l 12西门子彩色触摸屏,人机友好界面,加热、速度、液位等全集成界面显示及控制。采用西门子PLC控制,性能稳定、精度高,符合工业自动化控制标准

    Ø 伺服(松下)电机控制张力,达到独特的恒速技术,运行无波动;

    Ø 自动连续供料系统液面高度控制。偏差±0.1mm;

    Ø 先进的激光位移传感器控制液位剂量

    Ø 全自动调刀系统,高精度间隙设定和控制,精度达到±0.001mm;

    Ø 刮刀高度自动零校准,台湾数字千分表显示,触摸屏控制刮刀高度;

    Ø 高精度伺服(松下)电机控制流延,速度可达0.02-6m/min

    Ø 6进风循环加热控制,每段进风流量最高达到900m³/h;

    Ø 风循环系统,排风均匀,流量变频调速控制,排风每区单独控制;

    Ø 24段底板加热温区,每段底板温度单独控制,控制精度±0.1C°;

    Ø 流延烘道设有前灯光背景和后灯光背景检测,极易对比察觉细微流延现状

    Ø 快速基带纠偏,调整时间1S,瞬间到达膜带居中,使收卷边缘整齐;

    Ø 气动式合金刀分切修边,刀间距方便可调。

    独特便利的工艺:

    Ø 整机设备全门框式封闭,提高内部空间洁净度;

    Ø 进气采用高密过滤器达到无尘空间

    Ø 进料带有浆料滤筒,防止颗粒物影响流延品质;

    Ø 整机采用国标加厚铝型材,水平,间隙到达高精一致;

    Ø 在每个干燥区门盖上设置透明可视窗,观察内部状况;

    Ø 设有废料收集箱,修边后不留残屑,干净整洁;

    Ø 独特的刮刀切割工艺,保证流延精度,刀片精度达到0.1um

    Ø 对每一条过渡辊经过精加工,不简略每一道环节;

    Ø 铝辊全部采用阳极氧化处理,钢棍采用超精细加工处理;

    Ø 对喷漆包覆配件内部材质都采用加厚铝合金,保证配件使用年限;

    Ø 烘道材质全部采用食品级不锈钢并进行全封闭隔热处理,降低耗能;
