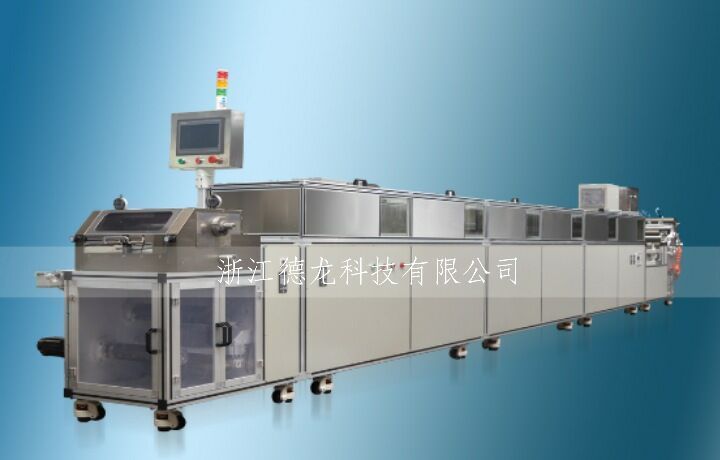

  •   产品名称:DL-LYJ-6MU240流延机

      产品分类:中式流延机系列


      产品简介

    产品简介

    u DL-LYJ-6MU240流延机是将混合浆料通过供料脱泡装置供给到料盒内,激光位移传感器控制液位高度,然后经过刮刀制做形成具有一定强度和柔韧性的薄膜坯片,经过烘道及多个高速气嘴干燥后再进行全自动膜带纠偏,基带连同生坯收卷待用也可以在干燥后将生坯剥离后修边,再分切到用户指定的宽度。广泛应用于研究所与企业中试流延;先进的伺服调刀,伺服张力,快速纠偏,从供料直到生坯收卷全程高度自动化控制

    技术参数

    1) 设备规格:8800*850*1350mm(长*宽*高)

    2) 载带材质:PET薄膜25-150um)

    3) 流延宽度:220MM

    4) 流延速度0.02-6.0(M/min)

    5) 刮刀高度:5~3500μm

    6) 流延厚度适合20-1500um

    7) 刮刀精度:0.05um

    8) 调刀控制:丝杠配合千分表手动控制或电机加滚珠丝杆带电子千分表闭环控制(标配手动控制)

    9) 厚度精度:±(1um+2%带厚度)

    10) 底板控制温度:室温 100℃(±0.1℃),进风最高温度100

    11) 干燥区域:   第一区------2段底板加热+抽风循环

                  第二区------4段底板加热+气嘴热风循环

    12) 自动供料系统:全自动供料,PID控制流量,控制精度±0.1mm

    13) 液位高度:0-40.0mm

    14) 修边分切合金钢刀片

    15) 静电除尘: 4套

    16) 张力控制:伺服电机控制张力,基带运行无波动

    17) 工作电压:380V 50/60HZ

    产品特点

    进口元件高配置

    l 10西门子彩色触摸屏,人机友好界面,加热、速度、液位等全集成界面显示及控制。采用西门子PLC控制,性能稳定、精度高,符合工业自动化控制标准

    Ø 伺服电机控制张力,达到独特的恒速技术,运行无波动;

    Ø 自动连续供料系统液面高度控制。偏差±0.1mm;

    Ø 先进的激光位移传感器控制液位剂量

    Ø 全自动调刀系统,高精度间隙设定和控制,精度达到±0.001mm;

    Ø 刮刀高度自动零校准,数字千分表显示,触摸屏控制刮刀高度;(自动调刀选配)

    Ø 高精度伺服电机控制流延,速度可达0.02-10m/min

    Ø 风循环系统,排风均匀,流量变频调速控制,排风每区单独控制;

    Ø 6段底板加热温区,每段底板温度单独控制,控制精度±0.1C°;

    Ø 流延设有前灯光背景和后灯光背景检测,极易对比察觉细微流延现状

    Ø 快速基带纠偏,调整时间1S,瞬间到达膜带居中,使收卷边缘整齐;

    Ø 气动式合金刀修边,刀间距方便可调。

    独特便利的工艺:

    Ø 流延头全封闭达到无尘空间,保证流延无尘影响;

    Ø 整机采用型材,水平,间隙到达高精一致;

    Ø 在每个干燥区门盖上设置透明玻璃窗,观察内部状况;

    Ø 对每一条过渡辊经过精加工,不简略每一道环节。

    Ø 对喷漆包覆配件内部材质都采用加厚铝合金,保证配件实用年限;

    Ø 烘道进行全封闭隔热处理,降低耗能;
