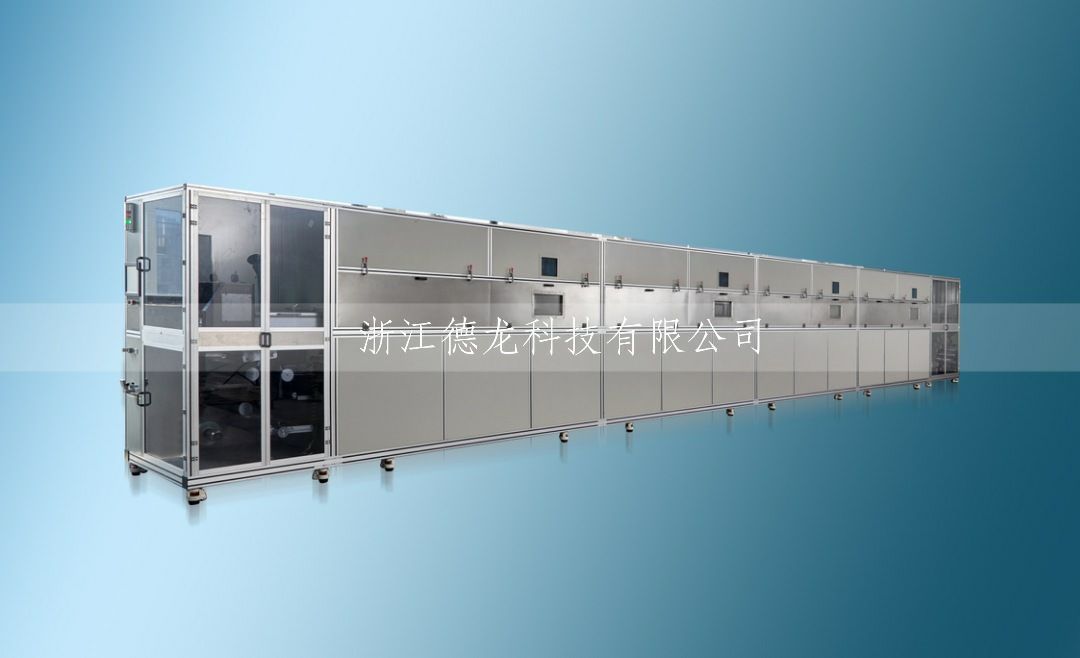

  •   产品名称:DL-LYJ-12SE500流延机

      产品分类:生产型流延机系列


      产品简介

    产品简介 1

    u DR-SE500流延机是我们产品,适用于较高生产要求伺服调刀,伺服张力,快速纠偏、高效率的干燥系统使他们适合5-800um瓷带生产。从供料直到生坯收卷全程高度自动化控制。

    技术参数

    1) 设备规格:15000*1200*2000mm(长*宽*高)

    2) 载带材质:PET薄膜25-150um)

    3) 流延宽度:200-500MM

    4) 流延速度:0.02-10.0(M/min)

    5) 刮刀高度:5~5000μm

    6) 瓷带厚度薄膜式适合5-800um(厚膜式适合20-1500um)

    7) 调刀精度:0.001mm

    8) 调刀控制:电机加滚珠丝杠带日本三丰电子千分表闭环控制

    9) 厚度精度:±(1um+2%带厚度)

    10) 底板控制温度:室温 ~ 100°C(±0.1℃)

    11) 干燥区域:  一区------低速气嘴热风循环+三段底板加热

               二区------中速气嘴热风循环+三段底板加热

               三区------高速气嘴热风循环+三段底板加热

               四区------高速高温气嘴热风循环+三段底板加热

    12) 自动供料系统:全自动供料,PID控制流量,控制精度±0.1mm

    13) 液位高度:3.0-30.0mm

    14) 瓷带修边分切进口合金钢刀片

    15) 静电除尘:采用日本SMC产品 4套

    16) 张力控制:伺服电机(日本松下)控制张力,基带运行无波动

    17) 工作电压:380V 50/60HZ

    产品特点

    进口元件高配置

    l 12西门子彩色触摸屏,人机友好界面,加热、速度、液位等全集成界面显示及控制。采用西门子PLC控制,性能稳定、精度高,符合工业自动化控制标准

    Ø 伺服(松下)电机控制张力,达到恒速技术,运行无波动;

    Ø 自动连续供料系统液面高度控制。偏差±0.1mm;

    Ø 激光位移传感器控制液位剂量

    Ø 全自动调刀系统,高精度间隙设定和控制,精度达到±0.001mm;

    Ø 刮刀高度自动零校准,日本三丰数字千分表显示,触摸屏控制刮刀高度;

    Ø 高精度伺服(松下)电机控制流延,速度可达0.02-10m/min

    Ø 四段进风循环加热控制,每段进风流量高达到900m3/h;

    Ø 风循环系统,排风均匀,流量变频调速控制,排风每区单独控制;

    Ø 12段底板加热温区,每段底板温度单独控制,控制精度±0.1C°;

    Ø 流延烘道设有前灯光背景和后灯光背景检测,极易对比察觉细微流延现状

    Ø 快速基带纠偏,调整时间1S,瞬间到达膜带居中,使收卷边缘整齐;

    Ø 气动式合金刀修边,刀间距方便可调。

    便利的工艺:

    Ø 整机设备全门框式封闭,达到无尘化

    Ø 进气采用高密过滤器达到无尘空间

    Ø 进料带有浆料滤筒,防止颗粒(颗粒直径PM2.5)物影响流延品质;

    Ø 整机采用国标加厚铝型材,水平,间隙到达高精一致;

    Ø 在每个干燥区门盖上设置透明玻璃窗,观察内部状况;

    Ø 设有废料收集箱,修边后不留残屑,干净整洁;

    Ø 刮刀切割工艺,保证流延精度,刀片精度达到0.1um

    Ø 对每一条过渡辊经过精加工,不简略每一道环节。

    Ø 对喷漆包覆配件内部材质都采用加厚铝合金,保证配件实用年限;

    Ø 烘道进行全封闭隔热处理,降低耗能;
