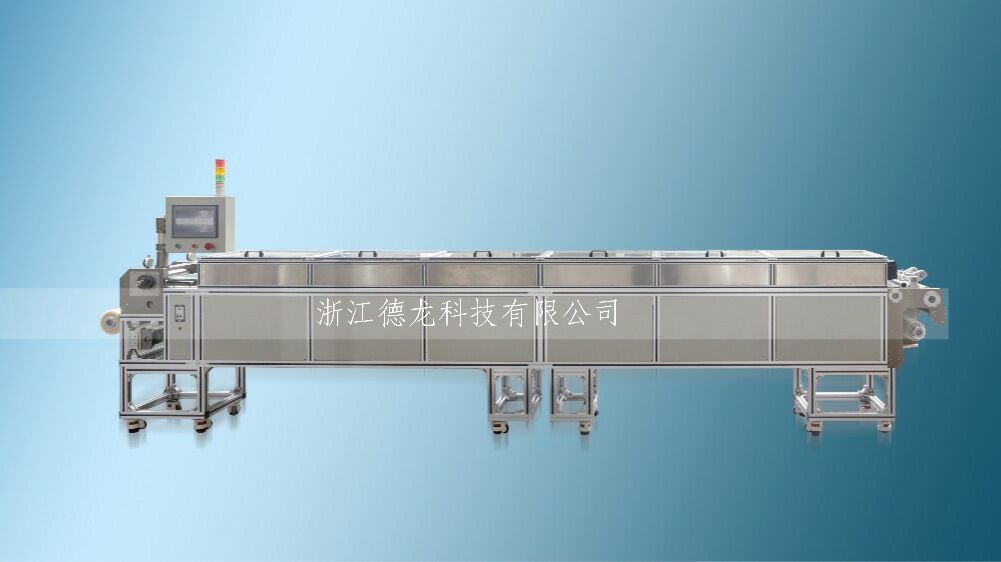

  •   产品名称:DL-LYJ-4QE240薄膜流延机

      产品分类:小试流延机系列


      产品简介

    一、技术参数

    1.产品型号:  DL-LYJ-4QE240

    2.有效流延长度:4米

    3.流延宽度范围:150-220mm

    4.流延速度:0.01-2.0m/min

    5.底板温度:室温—100℃可调

    6.抽风速度:0—200㎡/h 可调

    7.操作界面:触摸屏人机友好界面

    8.工作电源:单相AC220V/16A

    9.启动功率:3.6KW

    10.运行功率:1.8KW

    11.设备外型尺寸:4980mm×600mm×1250(高)mm

    12.工作空气压力:0.6MPa

    二、产品简介

    DL-LYJ-4QE240自动化流延机是将混合浆料从料槽流至基带之上,通过基带(PET)与刮刀的相对运动形成坯膜,坯膜的厚度由刮刀控制(调刀精度可达0.001mm)。将坯膜连同基带一起送入烘干室,溶剂蒸发,有机结合剂在陶瓷颗粒间形成网络结构,形成具有一定强度和柔韧性的坯片,干燥的坯片连同基带一起卷轴待用。具有高精度,高速、性能稳定、环保、节能等特点。主要用于陶瓷薄膜流延、高分子薄膜流延、医药滤膜流延、食品胶薄膜流延、有机聚合物膜流延、磁性材料薄膜流延等领域。

    三、设备组成

    本设备主要由放卷 、张力传感器、流延刮刀 、人机界面、底板加热烘道 (热风循环箱)、干燥进风、静电除尘、基带收卷。其工作原理为:将混合浆料通过供料脱泡(保温)装置供给到(保温)料盒内,激光位移传感器控制液位高度,然后经过(保温)刮刀制做形成具有一定强度和柔韧性的薄膜坯片,经过4米烘道干燥后再进行全自动膜带,再由分切刀装置分切成用户指定的宽度,经过基带(料带)收卷,基带除尘--收卷。

    四、 产品特点

    1. 分6段可调底板加热,温度精度可达到±0.1℃

    2. 6段加热有台达温控模块控制,10寸液晶屏显示4段加热温度;

    3. 西门子PLC控制系统稳定可靠;

    4. 液晶10寸彩色触摸屏控制面板,操作面板盒悬臂式操作方便美观;

    5. 人机界面集中控制,显示流延速度、流延起动、加速、减速、6段温度控制等参数设置显示;

    6. 编码器测试流延速度,精准无误;

    7. 伺服电机控制流延速度,流延电机速度达到0.01-2m/min;

    8. 伺服电机控制扭矩张力平稳;

    9. 变频调速电机控制抽风机通风流量可调节;

    10. 数字液晶千分表显示流延高度,精度可达到±0.001mm;

    11. PTC进气进风加热,安全可靠;

    12. 不锈钢镜面圆筒刮刀,刮刀可以360度翻转方便清洗,保证流延质量和精度;

    13. 外观设备及配件均用铝板制作,表面经过电氧化处理增强其硬度;

    14. 铝合金烘干室,分6段平面,采用钢化玻璃,可直观里面烘干过程;

    15. 整机采用国标加厚型材结构,水平,间隙到达高精一致;

    16. 在每个干燥区门盖上设置透明玻璃窗,观察内部状况;

    17. 对每一条过渡辊经过精加工,不简略每一道环节。

    18. 对喷漆包覆配件内部材质都采用加厚铝合金,保证配件实用年限;

    19. 采用精密数控加工中心精密加工,零件精细精度高。
